산림물지도
산림물지도란?
수자원을 공급하는 산림의 수원함양 기능을 나타내는 지도
- 산림의 토양, 모암, 지형, 임분의 특성에 따라 산림 토양의 수분 보유 특성을 평가하고 예측하여 수원함양기능을 수치로 나타낸 지도

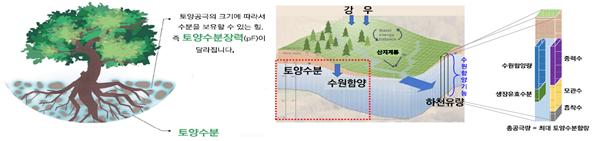

산림물지도 제작 원리
- 산림토양 입자사이의 빈 공간인 공극의 크기에 따라 수분을 보유할 수 있는 힘인 토양 수분의 장력이 달라지고 최대 토양 수분 함량이 결정됨
- 인공지능 학습모델을 활용하여 산림의 토양, 모암, 지형, 임분 특성별 토양수분 보유 특성을 예측하여 수원함양 기능을 동적으로 평가
산림토양 수분조사 분석정보
산림물지도(응용지도) 제공정보

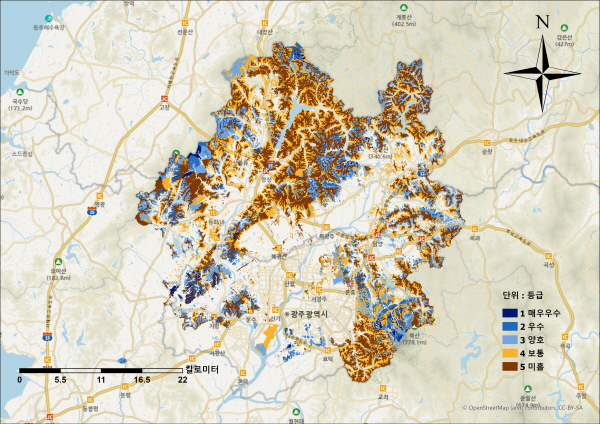

산림물지도 응용지도 1 (수원함양기능 분포지도)
- 산림의 수원함양기능 분포지도는 미소공간단위(10×10)로 산림의 수원함양기능을 알려줍니다.
- 산림의 공익기능 평가, 공익형 임업직불제 기반조성, 수원함양림 관리 및 산림보호구역 제도개선 등을 위해 사용됩니다.

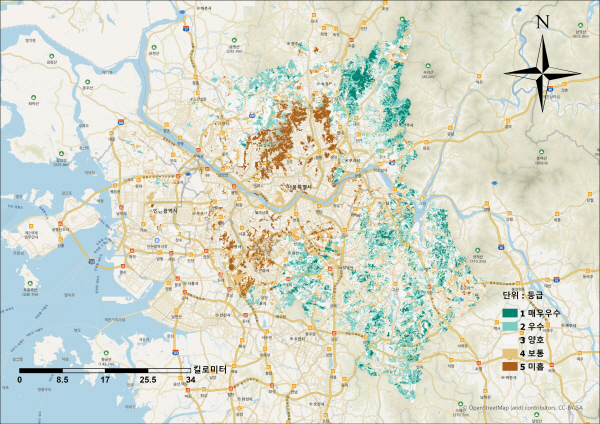

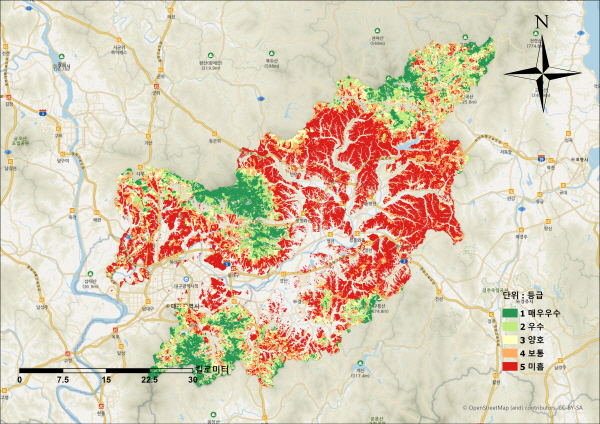

산림물지도 응용지도 2 (수원함양 우수산림 분포지도)
- 수원함양 우수산림 분포지도는 미소공간단위(10×10m)로 산림의 수원함양기능의 우수성을 1등급(매우우수) 부터 5등급(미흡)까지 나타냅니다.
- 수원함양림 적정 배치, 산림유역 관리 고도화, 산림기능구분도 개선, 기능별 산림관리 강화 등을 위해 사용됩니다.

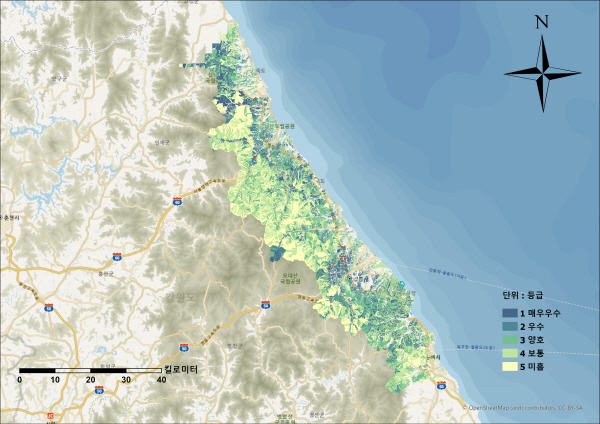

산림물지도 응용지도 3 (수원함양 숲가꾸기 적지지도)
- 수원함양 숲가꾸기 적지지도는 각 중권역별로 숲가꾸기 실시 시 수원함양기능 증가 기대효과를 미소공간단위(10×10m)로 1등급(최우수)부터 5등급(미흡)까지 나타냅니다.
- 수원함양을 위한 숲가꾸기 대상지 선정, 기능별 산림관리 고도화, 공익림 및 댐유역 숲가꾸기 사업 계획 등에 사용됩니다.
산림물지도 응용지도 4 (산림토양 유효수분량 분포지도)
- 산림토양 유효수분량 분포지도는 미소공간단위(10 × 10m)로 산림토양의 유효수분량을 알려줍니다.
- 유효수분량은 식물이 이용할 수 있는 토양수분으로, 포장용수량과 위조점의 차이로부터 산정됩니다.
- 적지적수 고도화, 경제림 및 지역특화림 조성, 기후변화 취약수종 관리 및 산림생태계 보전을 위해 사용됩니다.

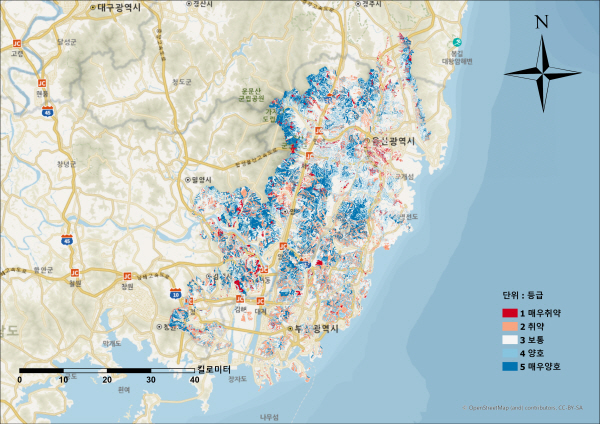

산림물지도 응용지도 5 (산림토양 수분특성 변화지도)
- 산림토양 수분특성 변화지도는 미소공간단위(10 × 10m)로 산림토양의 건조특성을 1등급(매우취약)부터 5등급(매우양호)까지나타냅니다.
- 산불위험 예방, 산림유역 가뭄지수 개발, 기후변화 취약수종 관리 및 산림생태계 보전 관리 강화 등을 위해 사용됩니다.

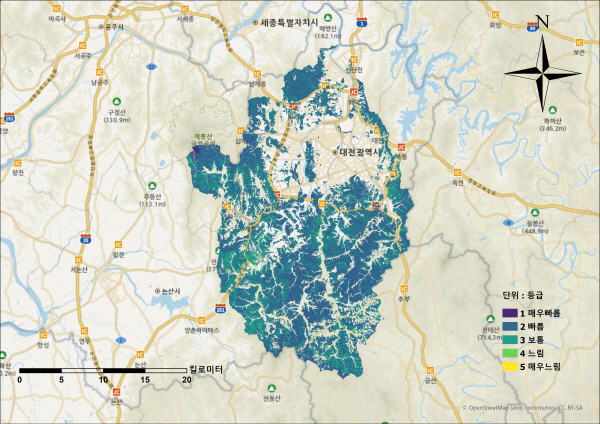

산림물지도 응용지도 6 (산림토양 투수계수 분포지도)
- 산림토양 투수계수 분포지도는 미소공간단위(10 × 10m)로 산림토양의 투수계수를 나타냅니다.
- 산림토양의 투수계수는 물이 산림토양을 얼마나 빠른 속도로 통과하는지를 나타내는 지표입니다.
- 산사태 예방과 산지 돌발홍수 예측 등을 위해 사용됩니다.

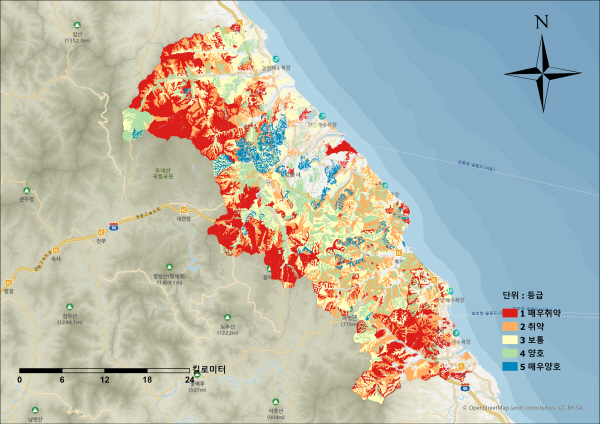

산림물지도 응용지도 7 (토양수분포화 취약성 지도)
- 토양수분포화 취약성 지도는 산림토양이 적은 양의 비에도 수분포화 상태에 쉽게 도달하는 지를 미소공간단위(10 × 10m)로 1등급(매우취약) 부터 5등급(매우양호)의 취약성 지표로 나타냅니다.
- 산사태 예방과 산지 돌발홍수 예측 등을 위해 사용됩니다.
산림물지도 제작 흐름도
| 기초자료 수집 및 개황조사 | 기초자료 수집 및 개황조사 | |
|---|---|---|
| 기초자료 수집 | 산림입지토양도(1:25,000), 수치지형도(1:5,000), 수치지질도(1:5,000) | |
| 수치지형도 정비 | 수치지형도 등고수치 수정 및 수치표고모델(DEM) 변환 | |
| 개황조사 | 산림물지도 조사표준지 선정 및 입지조건·토양특성·임분특성·지형특성 파악을 위한 개황조사 | |
| 표준조사지 분석 및 선정 | 표준조사지 주제도 분석 | |
| 지형도 분석 | 방위, 경사, 고도, 상부집수면적, 지형수분지수, 지형위치지수, 복합곡률, 수평곡률, 수직곡률, 상부집수길이, 수치지형분류 | |
| 입지도 분석 | 토성, 토양형, 토심, 전토심, 건습도, 석력함량, 견밀도, 지형, 경사형태, 퇴적양식, 풍노출도, 암석노출도, 풍화정도, 토양구조, 층위구분 | |
| 지질도 분석 | 모암(대분류), 모암(중분류) | |
| 임상도 분석 | 임상, 수관밀도, 경급, 영급 | |
| 표준조사지 선정 | ||
| 최적 표준지 선정 | 인공지능 모델 적용을 통한 주요 변수의 카테고리화 | |
| 현지조사 및 시료채취 | 현지조사 및 시료채취 | |
| 입지 및 토양환경 조사 | 입지 및 낙엽층 두께, 토심, 토색, 석력함량, 견밀도, 토양형 등 | |
| 사진 촬용 | 표준조사지별 근경, 토양단면, 임분 울폐도 사진촬영 | |
| 시료 채취 | 층위별 채취(층위별 100cc 토양캔시료6점, 토성분석시료 500g) | |
| 임분환경조사 | 상·중층 흉고직경, 수고, 울폐도 및 하층 종명, 출현수, 우점도 | |
| 실내분석 및 평가 | 실내분석 | |
| 토양수분 보유특성 분석 | 압력판 추출시험법에 의한 토양수분장력별 수분함량 및 가밀도 측정 | |
| 토양 포화투수계수 분석 | 변수위법에 의한 층위별 투수계수 측정 | |
| 토성 및 유기물 | 모래, 미사, 점토 및 유기물함량 분석 | |
| 평가 | ||
| 조사 및 분석자료 입력 | 현장조사 및 실내분석자료 입력 및 결과 검토 확인 | |
| 최적 파라미터 도출 | 표준조사지 지점 및 층위별 van Genuchten모델 | |
| 산림물지도 제작 | 실내분석 | |
| 파라미터 추정모델 도출 | 속정정보 및 공간정보를 기반으로 Random Forest 머신러닝기법에 의한 대상지역 최적(van Genuchten 모델) 파라메타 추정모델 도출 | |
| 토양수분 보유곡선 작성 | 산림토양 수분보유곡선 공간DB 및 운용시스템 구축 | |
| 주제도면 출력 | 수원함양기능도, 토양수분 분포도 등 응용지도 출력 | |
표준지 조사물량 및 연차별 사업계획
인구, 산사태 발생건수, 산불 피해면적, 상수원보호구역 면적, 수원함양 보호구역 면적 등을 고려하여 연차별 사업계획 수립
| 년도 | 유역 | 표준지 | 사업대상유역 | 유형 |
|---|---|---|---|---|
| 2022 | 14 | 2,358 | 경안천, 팔당댐, 한강서울, 한강고양, 금호강, 낙동강하구원,태화강, 회야강, 수영강, 갑천, 영산강상류, 황룡강, 양양남대천,강릉남대천 | 특·광역시 |
| 2023 | 6 | 2,571 | 삼척오십천, 왕피천, 영덕오십천, 안동댐, 형산강, 대종천 | 동해안 |
| 2024 | 8 | 2,576 | 임하댐, 안동댐하류, 내성천, 영강, 병성천, 낙동상주, 위천,구미보, 감천, 강정고령보 | |
| 2025 | 9 | 2,612 | 회천, 합천창녕보, 합천댐, 황강, 낙동창녕, 남강댐, 남강, 낙동밀양, 밀양강 | 낙동강유역 |
| 2026 | 4 | 2,602 | 남한강상류, 평창강, 달천, 남한강하류 | |
| 2027 | 5 | 2,605 | 충주댐, 충주댐하류, 섬강, 춘천댐, 소양강 | 남한강유역 |
| 2028 | 8 | 2,566 | 인북천, 의암댐, 홍천강, 청평댐, 용담댐, 용담댐하류, 무주남대천, 영동천 | 북한강유역 |
| 2029 | 17 | 2,569 | 초강, 대청댐상류, 보청천, 대청댐, 대청댐하류, 미호천,금강공주, 논산천, 금강하구언, 지석천, 죽산보, 고막원천,영산강하류, 영암천, 영산강하구언, 섬진강댐, 섬진강댐하류 | 금강,영산강유역 |
| 2030 | 21 | 2,601 | 오수천, 순창, 요천, 섬진곡성, 주암댐, 보성강, 섬진강하류, 한탄강, 임진강하류, 안성천, 한강서해, 시화호, 형산강, 대종천, 가화천, 남해도, 거제도, 낙동강남해, 삽교천, 대호방조제, 부남방조제 | 섬진강유역 |
| 2031 | 20 | 2,300 | 금강서해, 만경강, 동진강, 새만금, 섬진강서남해, 완도, 금산면, 이사천, 수어천, 여수시, 탐진강, 진도, 영암방조제, 주진천,와탄천, 신안군, 제주서해, 제주북해, 제주남해, 제주동해 |

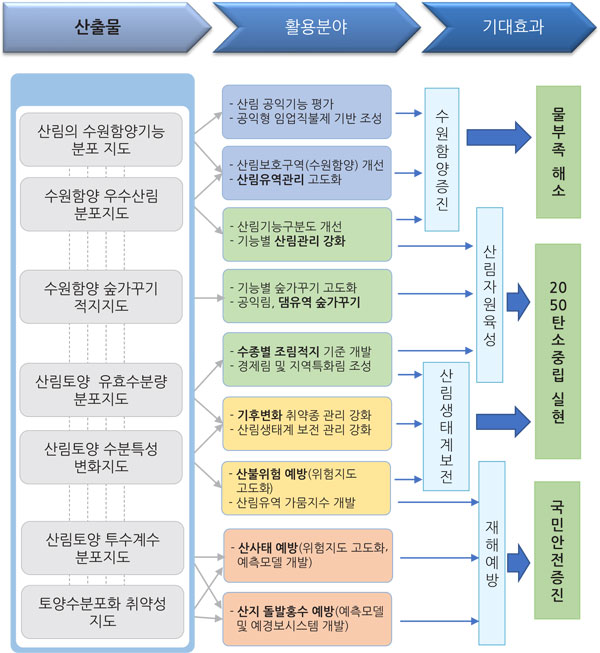

산림물지도 활용분야 및 기대효과
